W końcu nadszedł ten moment, kiedy w ramach naszej przygody z elektroniką zajmiemy się połączeniem tworzonych układów z tzw. Internetem rzeczy. Dzięki temu zyskamy nowe możliwości sprawiające, że nasze projekty będą mogły stać się praktycznymi pomocnikami w codziennym, zabieganym życiu.

Strona 2 z 2

Połączenie

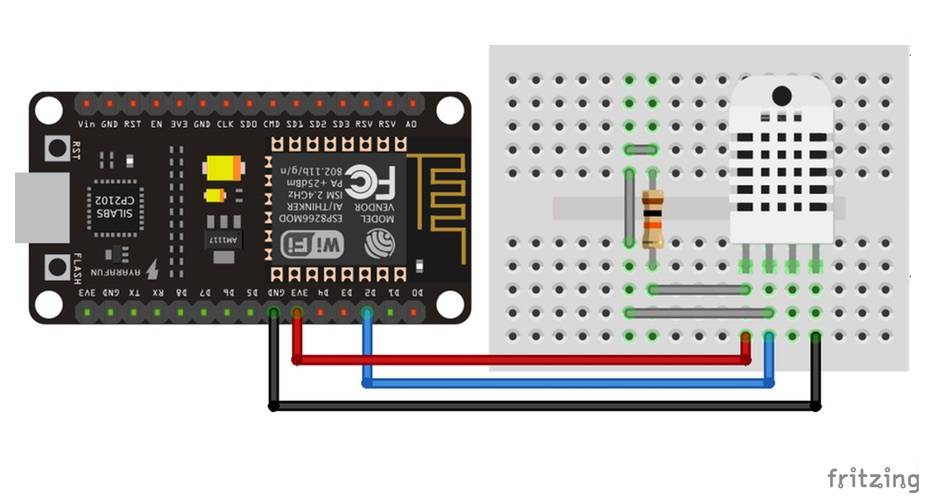

  • PIN 1 czujnika (z lewej strony patrząc od frontu) podłączamy do 3,3V
  • PIN 2 czujnika podłączamy do D2 (odpowiadającego GPIO 4 )
  • PIN 3 czujnika zostawiamy bez podłączenia
  • PIN 4 czujnika podłączamy do GND
  • pomiędzy PIN 1 a PIN 2 czujnika łączymy rezystor 10kΩ

Kod źródłowy

Analiza gromadzonych wartości

Po zalogowaniu na nasze konto Ubidots w zakładce „Devices” powinniśmy zobaczyć urządzenie z nazwą zgodną z tą użytą w kodzie źródłowym (w przykładzie DHT22) oraz z podporządkowanymi dwoma zmiennymi.

Wybierając utworzone urządzenie zobaczymy podgląd na ostatnio zgromadzone dane z czujnika DHT22, w naszym przypadku to temperatura oraz wilgotność.

Jeżeli dane prawidłowo trafiają do chmury Ubidots, możemy dodać je do naszego zbiorczego pulpitu w formie wizualnych bloków. Przechodzimy w tym celu do zakładki „Dashboards" i dodajemy widgety „Metric" (liczbowe) lub „Chart” (wykresy) z wartościami naszych zmiennych uzyskując w ten sposób tablicę z interesującymi nas blokami.
